德國Diebold TER熱縮夾頭

在TER收縮夾頭之前一般使用開槽夾頭夾緊刀柄，這些槽除了使夾頭具有彈性，還會收集冷卻劑，切屑和污物，這對筒夾和刀架中刀具的跳動和夾緊力有負面影響。其結果是刀具精度降低造成更嚴重的磨損，并損壞工件，導致產生更高的制造成本。隨著TER收縮套管的發明，這一現象得到明顯改善。

Diebold TER收縮夾頭是整體夾持器，它們沒有插槽。采用Shrink Fit工藝時，刀具將夾緊在夾頭上，可以將刀具預設為所需的長度。夾持力非常高，并提供比開槽夾頭高得多的扭矩速率。收縮夾頭可以提供更好的徑向跳動，使TER收縮夾頭適用于高速銑削和微型生產。

由于在現代機械加工中銑削速度增加，刀具在開槽夾頭中的夾緊變得至關重要。當?shù)毒邲]有完全夾緊在中心時，切削力增加，刀架和刀具的跳動不太準確。這會造成更多的刀具磨損和不好的切削結果。 TER-Shrink Collets消除了開槽夾頭對不平衡的負面影響，因?yàn)榍械犊偸钦_地位于夾頭的中心并且不會移動。徑向力要低得多，因此切刀速度可能更高。 TER Collets的用戶報告說刀具壽命增加了300％以上。
為了縮小TER收縮夾頭，我們提供帶有參數的收縮套筒單元，以實現TER收縮夾頭的平滑，有效甚至自動收縮。

Diebold TER收縮夾頭優點
•任何現有的ER夾頭支架都可以使用TER收縮夾頭，不需要特殊的夾緊螺母
•采用熱縮技術，切削刃均能正確定位和切削。 由于跳動問題沒有不良影響。 因此，夾緊TER收縮夾頭時刀具磨損較少
•沒有額外的跳動
•刀具壽命可能增加高達300％。 系統具有較高的剛度，因此由徑向力引起的應力較小，并且由于較好的跳動而減少了刀具磨損
•由于收縮夾頭沒有插槽，因此不會有灰塵或碎屑進入
•高精度夾緊，保證極好的跳動<3微米
•由于精確夾緊，非常好的重復性
•穩定性和高跳動精度
•由于高夾持力和扭矩率，低跳動和低不平衡水平，TER夾頭適合高速加工
•使用TER夾套可以非常低的成本顯著提高切割質量

應用
驅動工具
•盡可能小的夾緊長度
•極高的剛度，切刀不會彎曲
• 高準確度

直接在機床主軸上
• 高準確率
•非常好的動平衡等級
•長度短

用于夾頭
•收縮夾頭可以在現有的夾頭夾頭中使用，無需修改
•收集冷卻液通過
•夾緊錐體沒有污染
•無槽的夾頭，夾頭錐度和夾頭錐度保持干凈

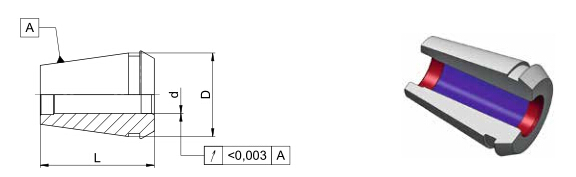

Diebold熱縮筒夾TER DIN6499
